Beskrivning

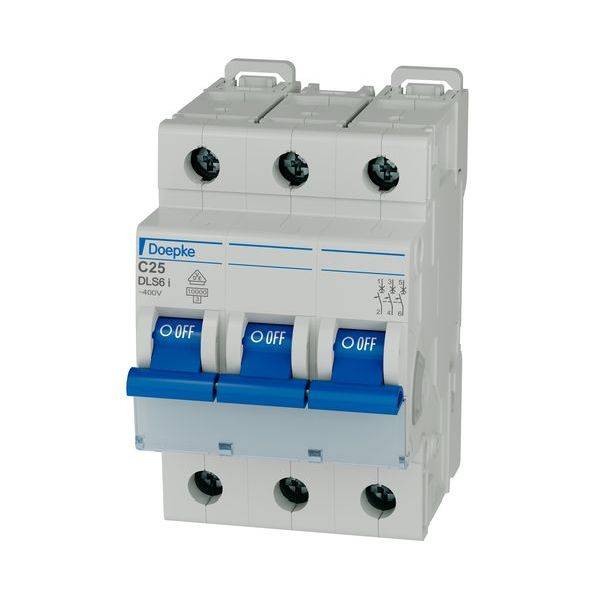

Funktionen för ledningsskyddsbrytare är automatisk avstängning av strömkretsar för skydd av ledningar och anslutna enheter. Efter avstängning kan de slås på manuellt igen utan att t.ex. säkringsinsatser behöver bytas ut. Var och en av våra ledningsskyddsbrytare är utrustad med friutlösning som garanterar en säker avstängning, även vid t.ex. mekaniskt blockerad växelspak. Ledningsskyddsbrytare i serien DLS 6 skyddar kablar, ledningar och installationsenheter mot överbelastning och kortslutning enligt din VDE 0100. Serien innehåller ett stort urval av olika typer, från brytare för bostads- och funktionella hus till brytare för industriellt bruk. Genom sin kompakta konstruktion ger ledningsskyddsbrytare i serien DLS 6 maximal rymsvinst för en bekväm kabeldragning. Det stora klämområdet och möjligheten att använda vanliga kabelskenor ger en enkel installation. Dessutom kan en mängd extra enheter anslutas, till exempel arbetsströmutlösare samt hjälp- och felindikator. Utförandet DLS 6i är med sin höga märkbrytförmåga på 10 kA särskilt lämpligt för användning i industrianläggningar. Brytare med utlösningskarakteristik C används för effektströmkretsar med höga inkopplings- eller Optimerade spetsströmmar. Egenskaper: Märkbrytförmåga 10 kA; Dragbygelklämmor med brett klämavsnitt för skenor- och ledningstrådar på båda sidor; speciellt snabbfäste för att även kunna ta bort flera ledningsskyddsbrytare från nedre eller övre skenföreningar; stor. Fällbart etikettfönster för säkert grepp och skydd av etiketten; användning av vanliga kabeldragningsskenor; indikering av ON/OFF på växelspaken; tillbehör kan kompletteras höger; gratis etikettprogramvara;: Snabbmontering på skena; montering på valfri plats; användningsområden: Lämplig för användning i strömförsörjningar för industrianläggningar och ändamål- eller kommersiella byggnader.

Funktionen för ledningsskyddsbrytare är automatisk avstängning av strömkretsar för skydd av ledningar och anslutna enheter. Efter avstängning kan de slås på manuellt igen utan att t.ex. säkringsinsatser behöver bytas ut. Var och en av våra ledningsskyddsbrytare är utrustad med friutlösning som garanterar en säker avstängning, även vid t.ex. mekaniskt blockerad växelspak. Ledningsskyddsbrytare i serien DLS 6 skyddar kablar, ledningar och installationsenheter mot överbelastning och kortslutning enligt din VDE 0100. Serien innehåller ett stort urval av olika typer, från brytare för bostads- och funktionella hus till brytare för industriellt bruk. Genom sin kompakta konstruktion ger ledningsskyddsbrytare i serien DLS 6 maximal rymsvinst för en bekväm kabeldragning. Det stora klämområdet och möjligheten att använda vanliga kabelskenor ger en enkel installation. Dessutom kan en mängd extra enheter anslutas, till exempel arbetsströmutlösare samt hjälp- och felindikator. Utförandet DLS 6i är med sin höga märkbrytförmåga på 10 kA särskilt lämpligt för användning i industrianläggningar. Brytare med utlösningskarakteristik C används för effektströmkretsar med höga inkopplings- eller Optimerade spetsströmmar. Egenskaper: Märkbrytförmåga 10 kA; Dragbygelklämmor med brett klämavsnitt för skenor- och ledningstrådar på båda sidor; speciellt snabbfäste för att även kunna ta bort flera ledningsskyddsbrytare från nedre eller övre skenföreningar; stor. Fällbart etikettfönster för säkert grepp och skydd av etiketten; användning av vanliga kabeldragningsskenor; indikering av ON/OFF på växelspaken; tillbehör kan kompletteras höger; gratis etikettprogramvara;: Snabbmontering på skena; montering på valfri plats; användningsområden: Lämplig för användning i strömförsörjningar för industrianläggningar och ändamål- eller kommersiella byggnader.

Innehåll

1

Voltage type

AC

Built-in depth

68

Rated current

25

Rated voltage

400

Frequency

16.67-60

Release characteristic

C

Rated insulation voltage Ui

2

Current limiting class

3

Overvoltage category

3

Pollution degree

2

Width in number of modular spacings

3

Degree of protection (IP)

IP20

Number of protected poles

3

Concurrently switching neutral conductor

FALSE

Connectable conductor cross section solid-core

0.5-25

Connectable conductor cross section multi-wired

1.5-25

Ambient temperature during operating

-25-55

Additional equipment possible

TRUE

Number of poles (total)

3

Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V

10

Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V

10

Rated impulse withstand voltage Uimp

4

Typ av produkt

Automatsäkring
