Beskrivning

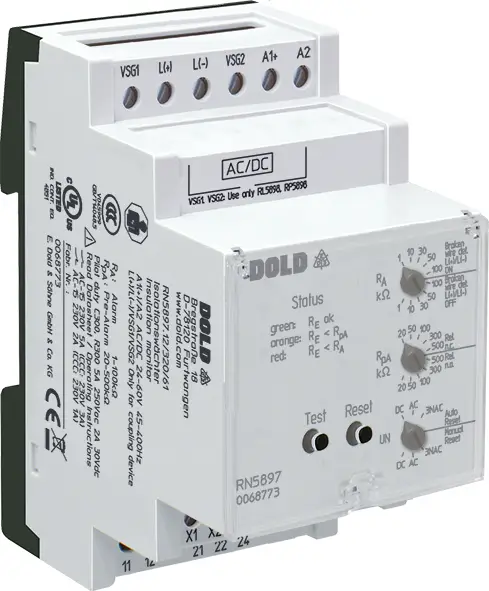

Isolationsmätaren RN 5897/320 av VARIMETER IMD-familjen är en normförenlig lösning för optimal och tidsenlig isolationsövervakning av moderna IT-system. Enheten kan användas flexibelt i AC-, DC- och blandade AC/DC-nät. Användningsområden är ojordade DC-laddningsstationer för elfordon med nätspänningar upp till DC 1000 V, med ett avancerat drifttemperaturområde. Anslutningen till det IT-nät som ska övervakas ska ske med ett av förkopplingsdonen. Apparatens Reparation och inställning av inställningarna sker enkelt och användarvänligt via tre vridströmbrytare på framsidan. Via en flerfärgad enhetslysdiod visualiseras drifttillstånden användarvänligt. Genom ett plomberbart genomskinligt skydd kan enheten skyddas mot oönskade sabotage.Fördelar:För DC-laddningsstationer för elfordon enligt IEC/en 61851-23:2014/AC:2016-06Isolationsövervakning enligt IEC/en 61557-8Anslutning av ett externt förkopplingsdon RL 5898 för spänningsspänningar upp till AC 400 V/DC 500 V. RP 5898 för märkspänningar upp till AC 690 V / DC 1000 V.Bredare drifttemperaturområde från – 40… + 70 °CMycket snabb responstid på ≤ 1 s.Optimerad mätning av isolationsresistans även vid spänningsvariationer (genom utvärdering av nätspänning)Självtest efter varje full drifttimmeFörebyggande brand- och anläggningsskyddIdentifiering av symmetriska och osymmetriska isolationsfelUniversellt användbar i ojordade AC-, DC-, AC/DC-nätEnkel inställning av reaktionsvärden och inställningsparametrar med vridreglageFör nätavledningskapacitet upp till 5 μFÖvervakning även vid spänningslös nätMätkretsövervakning L1(+)/L2(-) på ledningsbrott (urkopplingsbar)Skyddsledaranslutningsövervakning PE1/PE2 på trådbrott (ej avstängningsbar)
